螺母的国家标准尺寸(螺母的等级标准)
螺母及其等级
螺母就是螺帽,与螺栓或螺杆配合在一起起到紧固作用的部件,所有生产制造机械都必须使用的元件。螺母的种类很多,根据材料的不同分为碳钢、高强度、不锈钢、塑钢等几大类型。根据产品属性对应国家不同的标准号分为普通、非标、(老)国标、新国标、美制、英制、德标等。
六角螺母按标称厚度分为I型、II型和薄型三种。螺母超过8级可分为I型和II型。
型式六角螺母应用最广泛,I型又分A、B、C三级螺母,其中A级和B级螺母适用于机械、设备和结构上,表面粗糙度小、精度要求高,可用于表面粗糙、对精度要求不高的机器、设备或结构上;II型六角螺母厚度较大,多用于在经常需要进行拆装的场合。
普通螺帽国家标准
GB41Ⅰ型六角螺母:C级
GB6170Ⅰ型六角螺母:A、b级
GB6171Ⅰ型六角螺母:细牙甲、乙级

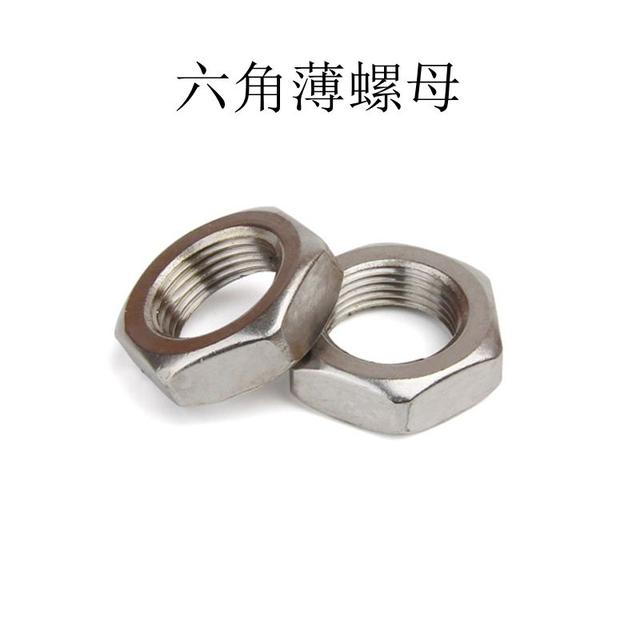

GB6172六角薄螺母:A、B级倒角
GB6173六角薄螺母:a、b级细牙
GB6174六角薄螺母:B级无倒角
GB6175Ⅱ型六角螺母:A、B级
GB6176Ⅱ型六角螺母:A、B级细牙
GB6177六角法兰面螺母:A

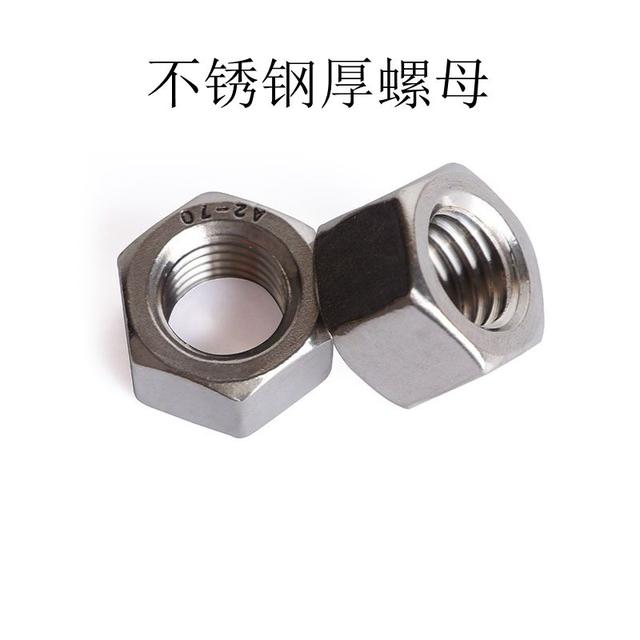

GB55厚六角螺母
GB56超厚六角螺母
GB1229大六角螺母(钢结构用的是高强度)
材料等级
公制螺栓的等级为:4.6;4.8;5.8;6.8;8.8;9.8;10.9;12.9.
公制螺母的等级为:4;5;6;8;10;12;4;5是薄螺母的强度等级。
螺母A、B、C级与美制G2、G5、G8,在J995中规定两者性能等级基本一致!
I型螺母螺纹规格为M1.6~M64级,性能等级:6;8;10;A2-50;A2-70;A4-50;A4-70;CU2;CU3和AL4级;产品等级为A和B级;A级产品规格为M16;B级规格大于M16!(此处为A;B指精确度);
II型螺母螺纹规格为M5~M36,性能等级为9级和12级,产品为A和B级产品,A级规格为M16,A级规格为M16,B级规格大于M16!(此处为A;B指精确度);
因为2型的性能等级要求很高,所以螺母的厚度比厚螺栓性能等级分3.6,4.6,4.8,5.6,6.8,8.8,9.8,10.9,12.9级等多螺栓材料为低碳合金钢或中碳钢,经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。
螺钉和螺母的等级如何匹配?若螺栓采用8.8级,应采用多少等级的螺母?
公制螺栓的等级为:4.6;4.8;5.8;6.8;8.8;9.8;10.9;12.9
公制螺母的等级为:4;5;6;8;10;12;4;5是薄螺母的强度等级
8.8级螺栓和螺母是4级,这有意义吗?
其中8.8和4级很不科学。
通常选择时除去螺栓等级后的小数就是螺母的等级,8.8级螺栓配8级螺母,10.9级螺栓配10级螺母。
也就是螺栓、螺母强度等级相同(螺栓8.8和螺母8的强度等级相同,因为螺栓后面的“.8”表示屈服强度为抗拉强度的80%。)
但考虑使用情况如更换螺母不方便,螺栓更换较容易时,也可改为螺栓4.8螺母5。
有的情况下螺母比螺栓强度稍低,其主要原因是:螺栓的失效一般不易察觉,有时突然失效,而螺母失效较容易发现。同时还要考虑安全问题,这就保证了在配套使用时,螺栓的寿命要比螺母长,而且更换紧固件时,成本更低、更容易。
,
